Cette machine de découpe au fil diamanté vous accompagnera dans le détourage de formes complexes pour les éléments d’architecture, funéraire, de voirie sur-mesure ou de mobilier urbain.

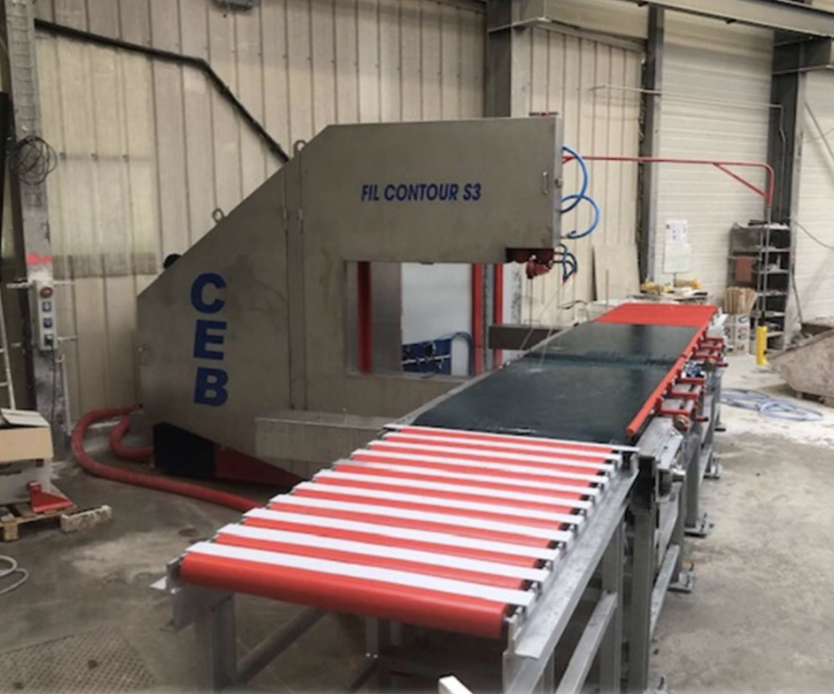

La machine à fil profilé modèle S3 associe stabilité, flexibilité et les performances nécessaires pour une production à haut rendement. Conçue pour l’usinage de formes, la machine à fil profilé S3 peut donner vie à n’importe quel design. En utilisant la technologie CNC pour interpoler la position du fil (axe Y) et le mouvement du convoyeur (axes X1 et X2), la machine peut générer une variété infinie de géométries simples ou complexes pour répondre à vos besoins.
Capacité de travail et encombrement
Dimensions maximales de la pierre : 2 000 x 1 200 x 450 mm
Dimensions hors-tout de la machine : Hauteur : 3 000 mm / Largeur : 4 650 mm / Longueur : 4 500 mm
Ces dimensions peuvent être adaptées sur demande en fonction de la configuration et des contraintes de votre atelier.
Mouvements
Axes X1 et X2 (Droite – Gauche) :
Table de travail mécanosoudée (capacité de 5 tonnes).
Mouvement entraîné par un motoréducteur actionnant un ensemble de transmission monté sur roulements de précision.
Guidage par galets sur rails ronds calibrés étirés à froid.
Contrôle de l’avance géré par un codeur incrémental (unité de comptage).
Axe Y (Avant – Arrière) :
Chariot mécanosoudé peint.
Mouvement entraîné par un servomoteur Brushless actionnant une vis à billes.
Guidage linéaire de précision avec protection par soufflets PVC.
Broche et guidage du fil
Moteur de broche de 15 CV.
Guidage de la broche rotative par des roulements de précision.
3 volants d’angle pour le fil (Ø 800), conception CEB.
Mise sous tension effectuée par un tendeur pneumatique à usage intensif (type bras oscillant).
Intelligence machine
Interface Homme-Machine (IHM) fonctionnant sous Windows.
Logiciel simple de prise en main et intuitif.
Console de commande avec écran couleur de 17 pouces.
Armoire électrique indépendante et étanche.
